ネイル ドライブ アンカーとは何ですか?いつ使用する必要がありますか?

あ 釘打ちアンカー は、コンクリート釘とアンカースリーブを組み合わせた一体型の締結装置で、ハンマーでコンクリート、石材、またはブロックに直接打ち込むことができ、多くの用途で事前の穴あけは必要ありません。硬質基材での高速で信頼性の高い薄型アンカーを必要とする業者や DIY 愛好家にとって、 釘打ちアンカー 別個のドリルビットとネジを必要とする従来の拡張アンカーよりも、取り付け時間を最大 70% 短縮します。

このガイドでは、その方法を正確に説明します 釘打ちアンカーs 作業、利用可能なタイプ、代替固定方法との比較、耐荷重データ、設置のベスト プラクティス、最も一般的な質問への回答。

ネイルドライブアンカーはどのように機能しますか?

あ 釘打ちアンカー 機械的拡張によって機能します。硬化鋼ピン (釘) が、事前に取り付けられた、または同時に取り付けられたアンカー本体 (スリーブ) に打ち込まれ、スリーブの下部セクションが穴の壁または母材に対して外側に拡張し、引き抜きに抵抗する摩擦とベアリング ロックが生成されます。プロセスは簡単です。

1. アンカーを配置する — アンカー アセンブリ (スリーブに緩く事前に挿入された釘) を材料の希望の位置に配置します。
2. 釘を打ち込む — 釘が完全に固定されて面一になるまで、ハンマー (または大量塗布の場合は粉末作動工具) で釘の頭を打ちます。
3. 拡張するとアンカーがロックされる — 釘がスリーブの穴を下って移動すると、釘の先端の先細部分がスリーブの下側脚を外側に押し広げ、周囲の材料を掴みます。
4. 治具を取り付ける — 釘の頭 (または一部の設計ではワッシャー/フランジ) が固定具を表面に固定します。

事前に穴あけした用途では、まずスリーブを適切なサイズの下穴に挿入し、次に釘を打ち込みます。柔らかい石材に適したダイレクトドライブ設計では、事前に穴あけをせずにアセンブリ全体が材料に貫通します。

ネイルドライブアンカーの種類: どのデザインがあなたの用途に適合しますか?

釘打ちアンカー 画一的なものではありません。いくつかの異なる設計が存在し、それぞれが異なるベース材料、荷重方向、設置方法に合わせて最適化されています。

1. ハンマードライブアンカー（ピンアンカー）

の ハンマードライブアンカー 一般建設用の釘打ち込みアンカーの最も一般的な形式です。亜鉛合金またはナイロンのスリーブと硬化炭素鋼のピンで構成されています。スリーブを事前に開けられた穴 (スリーブの外径と一致する) に挿入し、固定具をスリーブのフランジの上に置き、ピンをハンマーで面一に打ち込みます。標準サイズの範囲は 1/4 インチ × 1 インチから 3/8 インチ × 3 インチで、作業せん断荷重はサイズと基材に応じて 200 ～ 900 ポンドです。胴縁、電線管クリップ、電気ボックス、敷居板などをコンクリート床やブロック壁に取り付けるのに最適です。

2. 亜鉛ドライブアンカー（平頭ピンアンカー）

の 亜鉛ドライブアンカー は、適度な耐食性を実現する亜鉛合金スリーブと、一度駆動すると治具の表面と同じ高さになる平らで薄型のヘッドを使用しています。これは一般に、軽負荷の屋内用途、つまり金属トラック、パイプ クランプ、ワイヤ管理クリップ、標識をコンクリートやブロックに取り付けるときに使用されます。亜鉛ドライブ アンカーは、屋外または高湿度の環境には推奨されません。このような状況では、ステンレス鋼またはナイロン製のバージョンを置き換える必要があります。

3. ナイロン釘打ちアンカー

あ ナイロン釘打ちアンカー 金属スリーブをナイロンボディに置き換え、完全な耐腐食性、電気絶縁性、および金属との電気接触により損傷する可能性のある材料との互換性を実現します。一般的な用途には、タイルや石の固定、電気絶縁要件、金属腐食が懸念される屋外環境などがあります。トレードオフは、金属スリーブ設計と比較して、せん断強度と引張強度が低いことです。通常、使用荷重は 100 ～ 400 ポンドですが、亜鉛または鋼バージョンの場合は 200 ～ 900 ポンドです。

4. 粉体作動式ドライブアンカー（PあFネイル）

大量の商業建設では、 粉体作動式ファスナー (PあF) 粉体作動ネイルアンカーとも呼ばれるこの装置は、制御された爆薬を使用して、硬化した釘をコンクリートや鋼鉄に数秒以内に直接打ち込みます。これらが最速です 釘打ちアンカーs 入手可能で、スチール製トラックをコンクリート スラブに取り付けるため、木製底板をコンクリートに取り付けるため、吊り天井グリッドをコンクリート デッキに取り付けるために広く使用されています。コンクリートへの貫入深さは 1/2 インチから 1-1/4 インチが一般的で、せん断値は 3,000 PSI コンクリートのファスナーあたり 500 ～ 1,500 ポンドです。

5. コンクリート切釘（石材釘）

の simplest form of a 釘打ちアンカー 、硬化した 石材のカット釘 スリーブなしでモルタル接合部またはより柔らかいブロック材料に直接打ち込まれます。これは最も低コストのオプション (バルクでファスナーあたりわずか 0.03 ドル) で取り付けが最も早いですが、保持値の一貫性が最も低く、構造的負荷には適していません。モルタル目地や仮型枠、軽いトリムに胴縁を取り付けてブロックするのに最適です。

ネイル ドライブ アンカー タイプの比較: 荷重、材質、最適な用途

表 1: ネイルドライブアンカーの種類の材質、耐荷重、設置方法、コストの比較。

ネイル ドライブ アンカーと他のコンクリート ファスナー: それらはどのように比較されますか?

の 釘打ちアンカー は速度とシンプルさの点で優れていますが、常に最良の選択であるとは限りません。スクリュー アンカー、ウェッジ アンカー、接着剤アンカーとどのように重なるかを理解すると、作業に適したファスナーを選択するのに役立ちます。

表 2: 釘打ちアンカーと代替コンクリート留め具 - 速度、荷重、取り外し可能性、および最適な使用例。

重要なポイント: を選択してください 釘打ちアンカー 取り付け速度が最も重要な場合、負荷は軽度から中程度 (900 ポンド未満) であり、耐久性は許容範囲内です。重い構造負荷、地震帯、または将来的に取り外しが必要な用途には、ウェッジ アンカー、ネジ アンカー、または接着剤アンカーがより適切です。

ネイルドライブアンカーの耐荷重: 数値の意味

耐荷重データ 釘打ちアンカーs 通常は次のように公開されます 最終荷重 (テストの失敗荷重) を 4:1 の安全率で割って、 許容使用荷重 。極限荷重ではなく、常に許容（使用）荷重に基づいて設計してください。パフォーマンスに影響を与える主な変数:

• コンクリート圧縮強度 (PSI) — より高い PSI コンクリート (例: 4,000 PSI) は、2,500 PSI コンクリートよりも大幅に高いアンカー値を生成します。 1/4 インチ × 1 インチのハンマー ドライブ アンカーは、3,000 PSI コンクリートでは 300 ポンドのせん断力を達成できますが、2,000 PSI コンクリートでは 185 ポンドしかせん断できません。
• あnchor diameter and embedment depth — より大きな直径 (3/8 インチ対 1/4 インチ) とより大きな埋め込みにより、引き抜き抵抗が大幅に増加します。 3/8 インチ × 3 インチのアンカーは、同じ基材の 1/4 インチ × 1 インチのユニットの 3 倍の荷重に耐えることができます。
• エッジと間隔距離 — インストールする 釘打ちアンカー コンクリートの端に近すぎると、容量が大幅に減少します。最小エッジ距離は通常、アンカー直径の 10 倍です (たとえば、1/4 インチ アンカーの場合は 2-1/2 インチ)。アンカー間の最小間隔も通常は直径の 10 倍です。
• 荷重方向 — ネイルドライブアンカーのせん断荷重（表面に平行）は、一般に引張荷重（垂直、引き抜き）よりも高くなります。
• 母材の状態 — ひび割れたコンクリート、中空のブロック、劣化した石材はすべて保有価値を低下させます。 釘打ちアンカー are not rated for use in cracked concrete 動的または地震荷重条件下で。

ネイル ドライブ アンカーの取り付け方法: ステップバイステップ ガイド

の正しい取り付け 釘打ちアンカー 作業は簡単ですが、穴のサイズ、深さ、垂直方向の打ち込みに注意が必要です。どのステップでもミスをすると、保持力が 30 ～ 60% 低下します。

必要な工具と材料

• 正しいサイズの超硬先端石材ビットを備えたハンマー ドリル (直径はアンカー スリーブの外径と一致します)
• ハンマー (16 ～ 22 オンスのボールピーンまたはクローハンマー)
• デプスゲージまたは巻尺
• 圧縮空気またはブローアウトバルブ（穴の掃除用）
• 釘打ちアンカー 必要なサイズと素材で
• 安全メガネ

インストール手順

1. 場所をマークします — 鉛筆またはマーカーを使用して、アンカーを配置する場所を正確に示し、端の距離要件が満たされていることを確認します (コンクリート端からアンカー直径の少なくとも 10 倍)。
2. 下穴を開けます — 適切な超硬石材ビットを備えたハンマー ドリルを使用して、表面に垂直に必要な深さまで穴を開けます (破片を取り除くため、アンカーの長さは最小 1/2 インチ)。斜めに穴を開けると、アンカーの取り付けが弱くなります。
3. 穴を掃除する — 圧縮空気または吹き出し電球を使用して、穴からコンクリートの粉を吹き飛ばします。穴に破片が残ると、スリーブが完全に拡張できなくなり、保持強度が最大 40% 低下します。
4. 治具を配置します (該当する場合) — アンカーが器具の穴を通過する場合は、アンカーを挿入する前に器具の位置を合わせてください。
5. アンカーを挿入します — を押します 釘打ちアンカー フランジが治具または表面と面一になるまで、アセンブリ（ピンがあらかじめ緩く挿入されているスリーブ）を穴に差し込みます。
6. ピンを打ち込む — 釘の頭がスリーブの上部と完全に同一面に収まるまで、釘の頭をハンマーで真正面から繰り返し叩きます。通常、ハンマーで 5 ～ 15 回のしっかりとした打撃が必要です。一度フラッシュした後は打ちすぎないでください。拡張機構が損傷する可能性があります。
7. 設置状況を検査する — ピンが完全に固定されていること、スリーブ フランジが表面にしっかりと固定されていること、および治具とベース素材の間に隙間がないことを視覚的に確認します。

プロのヒント: フランジがしっかりと固定される前にピンが底に落ちてしまう場合は、穴が深すぎます。過剰な力を加えないとピンを同一面に打ち込むことができない場合、穴のサイズが小さすぎる可能性があります。スリーブが割れて保持力がすべて失われる危険があるため、不一致のアンカーを無理に押し込まないでください。

建設および DIY におけるネイル ドライブ アンカーの一般的な用途

釘打ちアンカー は、コンクリートや石材の建設において最も汎用性の高い軽量ファスナーの 1 つであり、商業、産業、住宅の幅広い用途で使用されています。

商業および産業用途

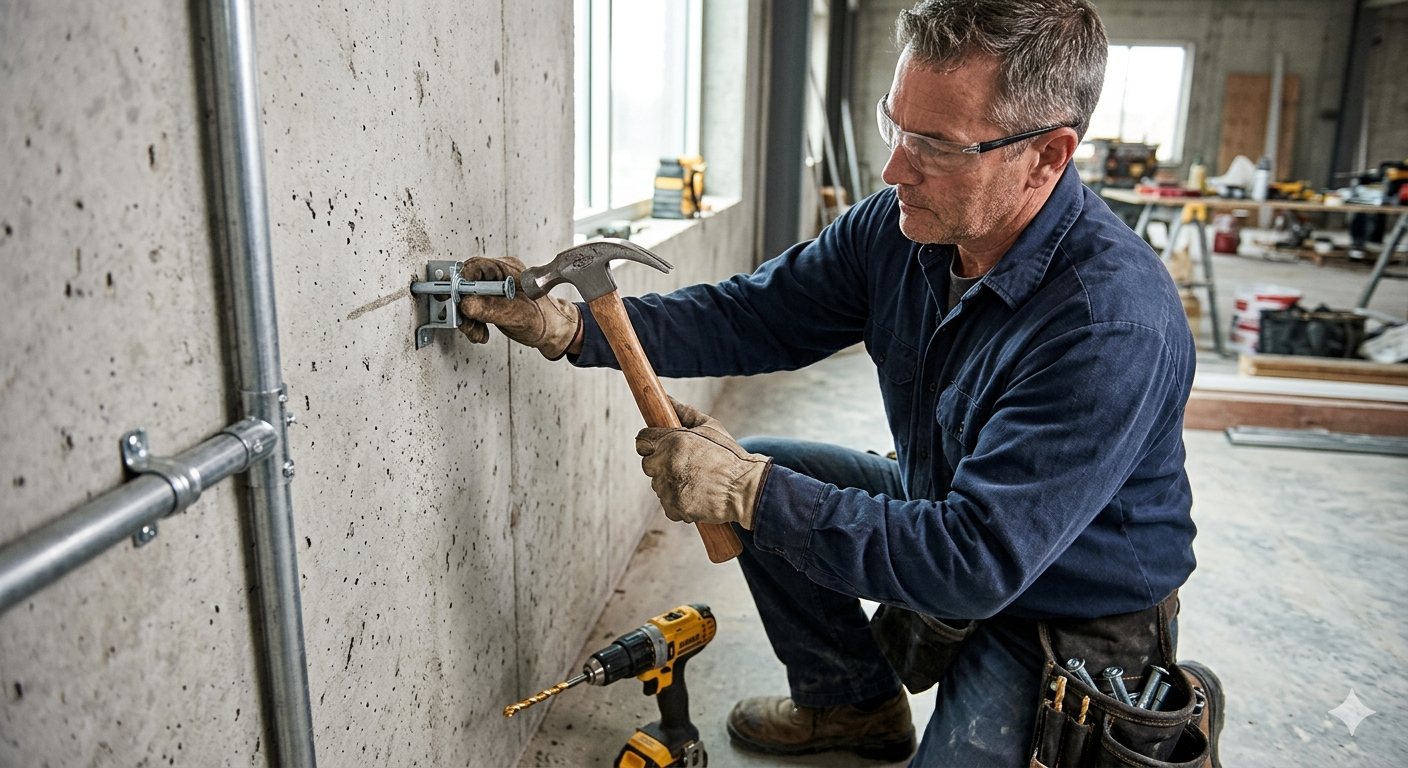

• あttaching electrical conduit clips and EMT straps to concrete walls and ceilings
• 金属ストラット（ユニストラット）チャンネルをコンクリートデッキに固定する
• 吊り天井グリッドハンガーをコンクリートスラブ軒天井に固定する
• パイプサポートクランプとケーブルトレイブラケットの取り付け
• あnchoring metal stud track bottom plates to concrete floors (with PAF nail anchors)
• アクセス パネル フレームとドア敷居プレートの取り付け

住宅およびDIY用途

• あttaching furring strips to concrete basement walls for paneling or insulation framing
• 壁に取り付けられた棚ブラケットをコンクリートまたはブロック基礎壁に固定する
• 窓トリム、ドア枠、ベースボードをコンクリートまたは石材に固定する
• コンクリート中庭への屋外フェンス支柱ベース金具の取り付け
• あnchoring light fixtures, motion sensors, and security cameras to masonry exteriors
• あttaching garden edging and landscape border clips to concrete walkways

適切なネイル ドライブ アンカー サイズの選択方法

正しいものを選択する 釘打ちアンカー サイズは、必要な荷重、治具の穴の直径、ベースの材質、利用可能な埋め込み深さのバランスが必要です。次のサイジング ロジックを使用します。

表 3: ドリル ビット要件、埋め込み深さ、および 3,000 PSI コンクリートでの許容荷重値を含むネイル ドライブ アンカーのサイズ ガイド。

釘打ちアンカーでよくある間違いとその回避方法

ほとんど 釘打ちアンカー 現場での失敗は、回避可能な少数の取り付けエラーに遡ります。開始する前にそれらを認識しておくことで、コストのかかるやり直しを防ぐことができます。

• 穴の直径が間違っています — 最も一般的なエラー。 1/32 インチでも大きすぎるビットを使用すると、スリーブが拡張せずに穴の中で回転し、保持強度がほぼゼロになります。ビット サイズがアンカー スリーブの外径と正確に一致していることを常に確認してください。
• 穴の深さが不十分です — 穴が浅すぎると、ピンはスリーブを完全に拡張するのに十分な距離を移動できません。常にアンカーの最小埋め込み量より少なくとも 1/2 インチ深くドリルします。
• 汚い穴 — 穴内のコンクリートの塵や破片が潤滑剤として機能し、拡張されたスリーブと穴の壁の間の摩擦が最大 40% 減少します。アンカーを挿入する前に必ず穴を吹き飛ばしてください。
• 中空ブロックセルへの設置 — A 釘打ちアンカー CMU ブロックの中空キャビティに押し込まれると、膨張するものがないため、すぐに破損します。常にブロックの固体ウェブまたは面シェルにアンカーするか、代わりにトグル アンカーまたは中空壁アンカーを使用します。
• 斜めに運転する — 角度のある穴と角度のある取り付けにより、非対称の拡張が生じ、保持強度が低下し、治具に偏心荷重が生じます。
• 端または別のアンカーに近すぎる取り付け — エッジと間隔の最小距離に違反すると、定格容量を大幅に下回る荷重でコンクリート コーンが破損します。エッジからおよびアンカー間の直径の 10 倍以上を維持します。

ネイルドライブアンカーに関するよくある質問

結論: ネイル ドライブ アンカーが正しい選択となるのはどのような場合ですか?

あ 釘打ちアンカー は、固体コンクリートまたは石材に高速かつ永続的な軽度から中程度の負荷の固定ソリューションが必要で、設置速度が優先される場合に最適です。電線管の引き回し、胴縁、パイプクリップ、天井グリッド、敷居プレート、および何百もの同様の建設作業では、シンプルさ、速度 (アンカーあたり 5 ～ 15 秒)、低コスト (ユニットあたり 0.10 ～ 0.60 ドル)、適切な耐荷重の組み合わせに匹敵するファスナーはありません。

どこで 釘打ちアンカーs 不十分な場合 - 1,000 ポンドを超える重い構造荷重、地震荷重または動的荷重、ひび割れたコンクリート、中空ブロックセル、または将来の取り外しが必要な用途 - 代替アンカー システムが適切です。

の keys to reliable performance are straightforward: match anchor size and sleeve material to the application, drill the hole to the exact diameter with adequate depth, clean the hole before inserting the anchor, drive the pin squarely to full engagement, and respect minimum edge and spacing distances. Do these five things consistently, and a 釘打ちアンカー 毎回、定格容量を最大限に発揮します。
